I přesto, že bytové vodoměry těchto konstrukcí se vyrábějí již několik desetiletí, stále o nich panují zažité mýty, a to nejen mezi laickou veřejností. Bohužel se pak může stát, že ze zažitých „polopravd “ nevyberete pro Váš účel nebo problém ten správný vodoměr. Navíc dodavatel vodoměrů bude s radostí těžit z Vaší „neznalosti“.
Obecně: Bytový jednovtokový vodoměr měří protečené množství vody a toto množství se ukazuje na mechanickém válečkovém počítadle nebo na LCD display. Při odběru vody, která proudí skrz těleso vodoměru, proud otáčí lopatkovým kolem (turbínkou) a následně se rotační pohyb přenáší do počítadla. Konstrukce se pak liší způsobem přenosu otáček z lopatkového kola a prostředím, ve kterém „pracuje“ počítadlo.
Záleží na tom, v jakém prostředí pracuje počítadlo – převodový mechanismus. Pokud počítadlo „běží – točí se“ v suchém prostředí (bez vody), mluvíme o suchoběžném vodoměru. V případě, že převodový mechanismu “běží – točí se“ v mokrém prostředí (ve vodě), jedná se mokroběžný vodoměr.

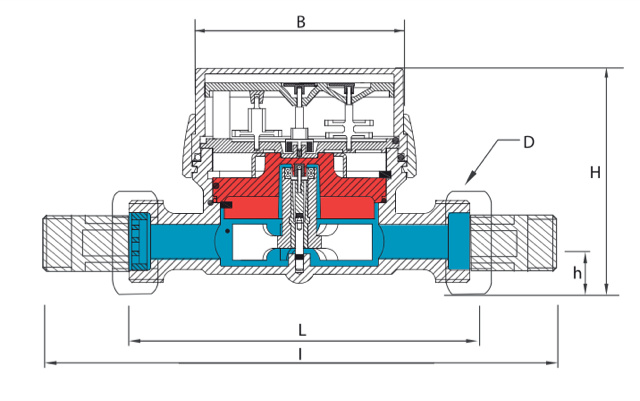

obr. 1 – řez suchoběžným vodoměrem (červená část je tlaková deska oddělující spodní tlakovou část od horní suché části s počítadlem)

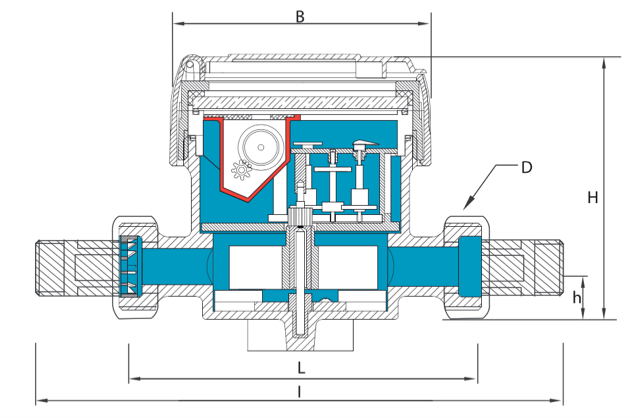

obr. 2 – řez mokroběžným vodoměrem (červená část znázorňuje utěsněnou kapsli pro zajištění stálé čitelnosti naměřených hodnot)

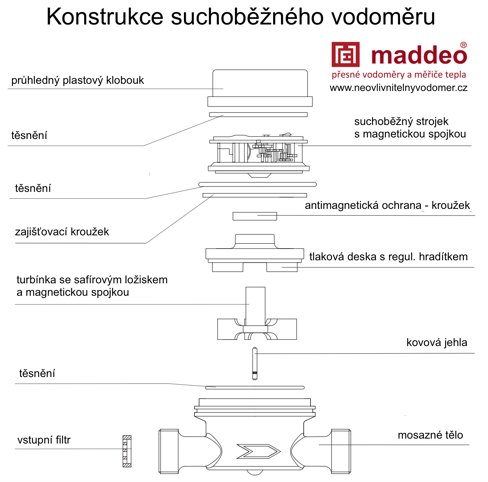

Suchoběžný vodoměr: Rotační pohyb z turbínky do počítadla se musí přenést přes tlakovou desku. K tomu se používá magnetická spojka, která je vždy u tohoto typu vodoměru. Mínus – obsahuje magnetickou spojku a i když má antimagnetickou ochranu v podobě stínícího prvku, tak nemůže být 100% odolný působení vnějšího magnetického pole, záleží pouze na intezitě.
Mokroběžný vodoměr: (neovlivnitelný) Rotační pohyb z turbínky do počítadla se přenáší přímo hřídelkou, díky tomu je velmi „citlivý“ v pásmu nízkých průtoků. Vodoměr tedy nemá magnetickou spojku. Plus – vodoměr je 100% neovlivnitelný magnetem, – vyšší citlivost v pásmu nízkých průtoků
Suchoběžný vodoměr: Převodový strojek a válečkové počítadlo je v suchém prostředí, které je zakryto průhledným plastovým kloboukem. Mínus – plastový klobouk, z hlediska možného mechanického poškození

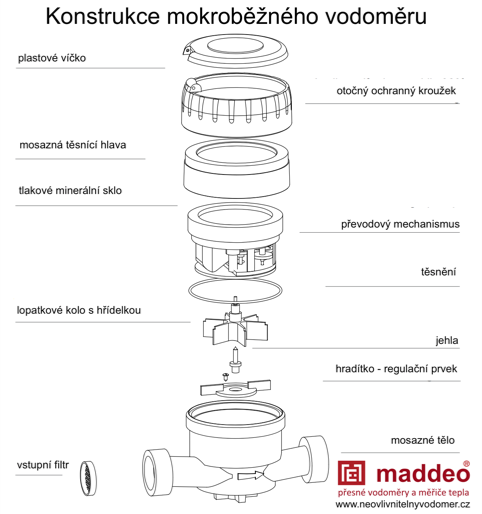

Mokroběžný vodoměr: (neovlivnitelný) Převodový strojek je v protékající vodě a válečkové počítadlo je v glycerinové kapsli, která zajišťuje stálou čitelnost vodoměru. Počítadlo je chráněno tlakovým minerálním sklem a mosaznou hlavou s plastovým víčkem. Plus – tlakové minerální sklo je odolné proti poškození
Suchoběžný vodoměr: Má tlakovou desku, která odděluje mokrou a suchou část vodoměru. Ve spodní tlakové části je turbínka ve vodě. V horní části, tedy nad tlakovou deskou, je suchá beztlaká část, v které je počítadlo.
Mokroběžný vodoměr: (neovlivnitelný) Nemá tlakovou desku, proto v celém objemu vodoměru je měřené médium, voda. Vodoměr má robustní celokovovou konstrukci. Plus – vodoměr má mechanickou odolnost pro poškození, má úpravu antivandal
obr. suchoběžný bytový vodoměr se zvýšenou antimagnetickou ochranou SMARTm, DN15, 110mm
obr. přesný neovlivnitelný vodoměr SMARTm PNV C+, DN15, 110mm, Q1=12,5 l/hod
